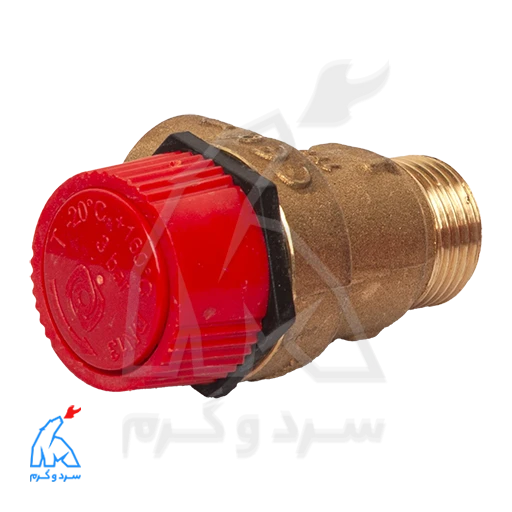

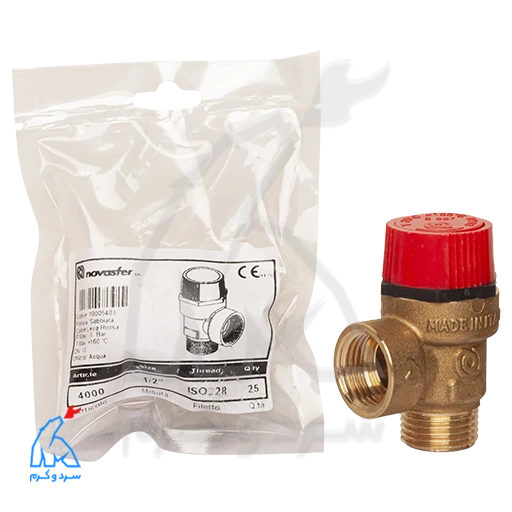

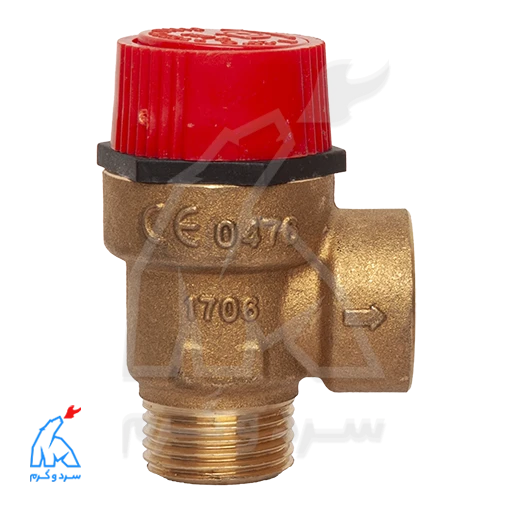

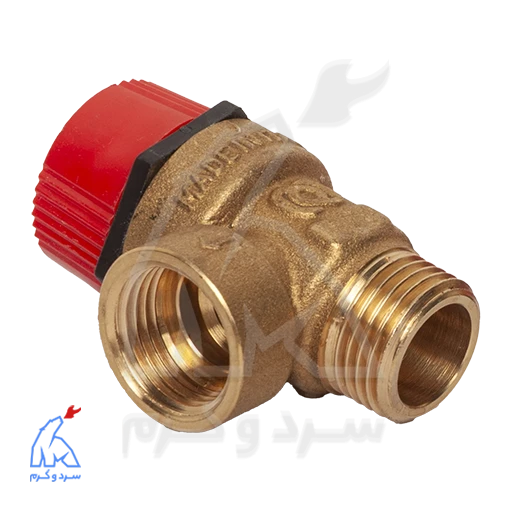

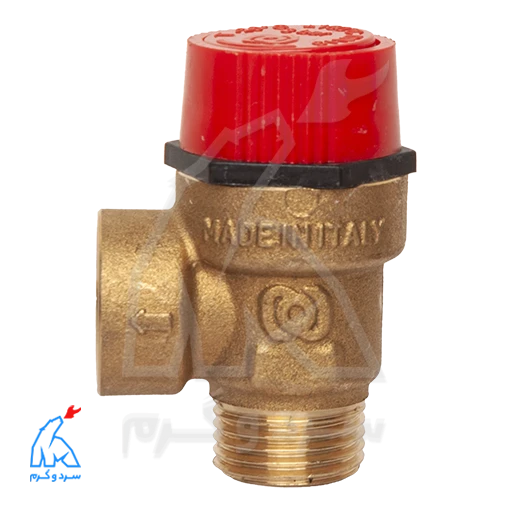

شیر اطمینان برنجی رزوه‌ای – نواسفر novasfer 4000

شیر اطمینان برنجی نواسفر 4000

NOVASFER BRASS SAFETY VALVE 4000

اجزای تشکیل‌دهنده

1. درپوش (Cap)

2. واشر (Washer)

3. فنر (Spring)

4. پیستون (Piston)

5. بوش / غلاف (Sleeve)

6. اینسرت / مغزی (Insert)

7. دسته (Handle)

دستورالعمل نصب

نصب باید توسط فرد متخصص و دارای صلاحیت حرفه‌ای و مطابق با مقررات جاری سیستم‌های لوله‌کشی تحت فشار و در شرایط ایمن انجام شود.

قبل از نصب شیر اطمینان، لازم است سیستم به‌طور کامل شستشو (فلاشینگ) شود تا از ورود ناخالصی‌ها به داخل شیر جلوگیری گردد.

محل نصب شیر اطمینان:

• در سیستم‌های گرمایشی دارای بویلر: تا حد امکان نزدیک به بالاترین نقطه بویلر

• در سیستم‌های گرمایش و سرمایش: مستقیماً روی منبع گرم/سرد

• در سیستم‌های آب مصرفی (بهداشتی): روی ورودی آب سرد آبگرمکن

اتصالات تخلیه باید به یک وسیله قطع و تخلیه مناسب (مانند قیف) مجهز باشند تا فشار تخلیه‌شده به‌درستی هدایت شود.

مشخصات فنی اتصال

• قطر: ⌀ 20

• رزوه: 1/2 اینچ F

• ابعاد: 41 × 64

کاربرد و مشخصات عملکرد

• کاربرد: سیستم‌های گرمایشی

• رنگ درپوش: قرمز

• سیال کاری: آب، آب / گلیکول

• محدوده دمای کاری:
  از 20- درجه سانتی‌گراد تا 110+ درجه سانتی‌گراد

عملکرد (Function)

شیرهای تخلیه ایمنی به‌عنوان عنصر محافظتی در برابر افزایش فشار استفاده می‌شوند و مناسب نصب در:

• محیط‌های بسته

• سیستم‌های گرمایش و سرمایش پرشده با آب یا مخلوط آب و گلیکول (درپوش قرمز)

• سیستم‌های آب بهداشتی (درپوش آبی)

فشار باز شدن شیر برابر با فشار نامی بوده و مقدار آن روی درپوش شیر درج شده است.

داده‌های فنی

• محدوده دمای کاری:
  20- تا 110+ درجه سانتی‌گراد

• فشارهای قابل ارائه (bar):
  3 بار
