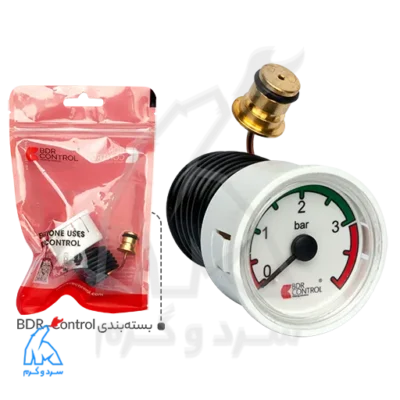

مانومتر بیتا Bita بوتان
برد بوتان مدل پرلا 5052
شیر گاز ارکو ERCO جایگزین سیت 845
آرم پکیج کالدا ونزیا بوتان
کیت تعمیر بیتا Bita بوتان

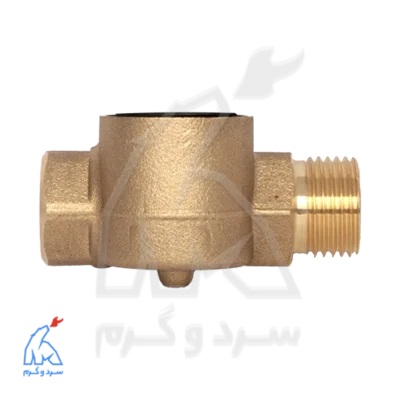

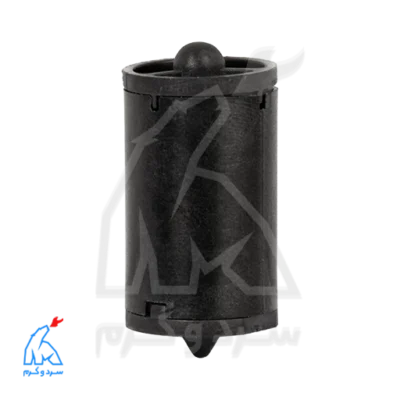

فلومتر پروانهای بیتا Bita
شیلنگ منبع انبساط بیتا 1/2 – بوتان
شیلنگ منبع انبساط بیتا G3/8 – بوتان

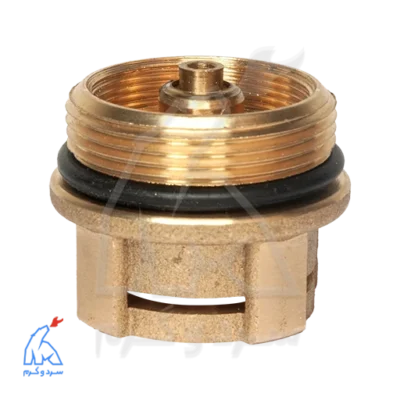

کیت تعمیر اتما بلوک پلیمری ایران رادیاتور
شیر موتوری مشکی K&N Control
مشخصات:
- کاربرد: مشترک بین برخی دستگاههای پکیج شوفاژ دیواری
- جنس بدنه: پلاستیک
- ابعاد بسته بندی: 9x6.5x8.3 سانتیمتر
- وزن: 210 گرم
- وزن خالص: 180 گرم
- شرکت سازنده: SCOPO - ترکیه
- ولتاژ دستگاه: ۲۲۰
- فرکانس: 50Hz
- مدل: T70
- استاندارد آببندی: IP44
- توان: 2.5W
- اقلام همراه: جعبه، دفترچه راهنما، پیچ، کابل و سوکت اتصال
شیر گاز طرح سیت 845
ولوم انتخاب و تنظیم دما پارما parma 24 بوتان
قطعات پکیج شوفاژ دیواری
هر دستگاه پکیج شوفاژ دیواری از به هم پیوستن قطعات زیادی تشکیل شده است. ما در سرد و گرم کلیه قطعات پکیج شوفاژ دیواری و زمینی از بهترین برندهای ایرانی و خارجی را برای شما فراهم آوردهایم.
به طور کلی میتوان قطعات پکیج دیواری را به چهار دسته اصلی تقسیم کرد:
- برد اصلی یا برد الکترونیک
- سنسور یا حسگرهای پکیج دیواری
- قطعات اجرا کننده فرمان
- قطعات مکانیکی
در ادامه به بررسی جزئیتر و کاربرد هر کدام از این قطعات خواهیم پرداخت.
معرفی قطعات پکیج دیواری
در اینجا، به معرفی و توضیح عملکرد چندین قطعه کلیدی در پکیج دیواری میپردازیم:
فلوسوئیچ:
این قطعه در قسمت ورودی آب سرد مصرفی شوفاژ قرار دارد و جریان آب را کنترل میکند. با تشنج شناور به سمت بالا، جریان الکتریکی در برد برقرار میشود، که نتیجهی آن کنترل مناسب جریان آب است.
مشعل پکیج دیواری (Burner):
این قطعه برای تولید شعله در دستگاههای گازسوز و پکیجهای دیواری بهکار میرود. با کیفیت بالا و کارایی مناسب، مشعلهای اتمسفریک مانند آن، در تنظیم دمای مناسب بهرهبرداری از پکیج کمک میکنند.
شیر موتوری (موتور شیر سهطرفه):
این قطعه در دستگاههایی که از مبدل حرارتی ثانویه استفاده میکنند، کاربرد دارد. با تنظیم جریان آب به مسیر مبدل ثانویه، این قطعه تأثیر مستقیمی بر تهیه آب گرم مصرفی دارد.
برد کنترل الکترونیک پکیج دیواری:
این برد برای دریافت پیامها از سنسورها و کنترل عملکردهای مختلف دستگاه مورد استفاده قرار میگیرد. با ارسال فرمانهای لازم به قطعات مختلف مانند شیر گاز و شیر موتوری، عملکرد بهینه دستگاه تضمین میشود.

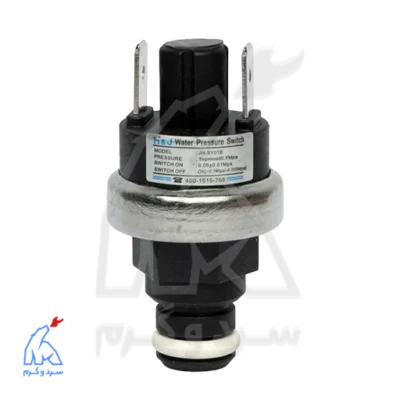

کلید ایمنی حداقل فشار آب (پرشر آب):
این قطعه با کنترل وجود آب در سیستم مدار گرمایش، ایمنی دستگاه را تضمین میکند. در صورت نشتی یا کمبود آب، بهرهبرداری از دستگاه متوقف میشود.

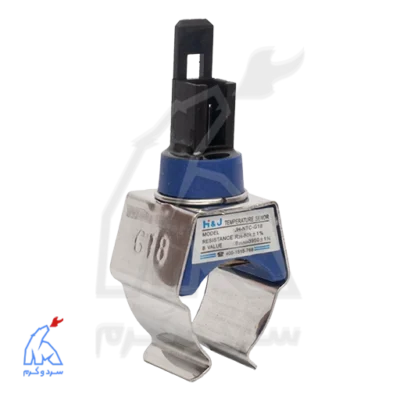

سنسور حرارتی (کنترل دما):
با تعیین درجهی حرارت آب در سیستم، این سنسور به مدار گرمایش اطلاع میدهد تا زمان مناسبی برای تولید آب گرم تنظیم شود.

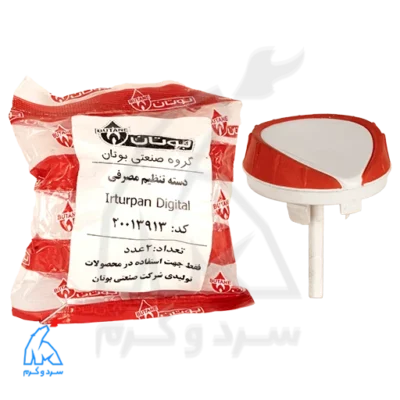

پتانسیومتر یا اکوستات:
با کمک این قطعه، دمای آب در مدار گرم کننده تنظیم میشود.
کلید ایمنی حرارت:
در صورت افزایش ناگهانی دما، این کلید به عنوان ایمنی عملکرد دستگاه و قطع جریان گاز ورودی را فراهم میکند.
مبدل حرارتی شوفاژ دیواری:
این مبدل حرارتی با ایجاد تبادل حرارت بین آب گرم و آب سرد، به ایجاد گرمایش موردنیاز میپردازد.
پمپ سیرکولاسیون:
این پمپ به گردش آب در مدار گرم کننده میپردازد و برای حالتهای مختلف فصلی تنظیم شده است.

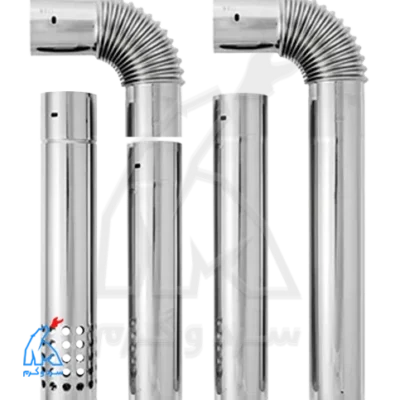

فن دودکش:
با کمک این فن، گازهای احتراقی از محفظه دستگاه به خارج تخلیه میشوند.
شیر کنترل گاز:
این شیر برای کنترل عبور گاز به دستگاه و تنظیم شعله استفاده میشود.

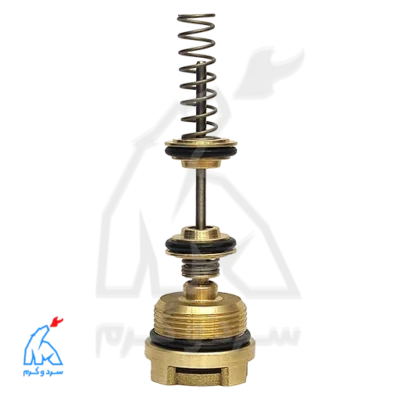

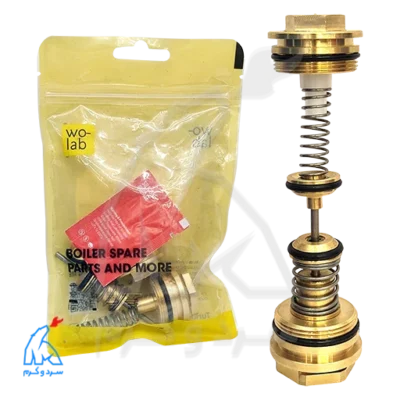

کیت تعمیر شیر موتوری:
به شیر موتوری متصل میشود و با کمک آن به کنترل اتوماتیک جریان آب، به رسیدن به دمای مناسب کمک میکند.
شیر پر کن:
شیر پر کن در سیستم پکیج دیواری مسئول تنظیم و کنترل فشار آب است. این قطعه با ایجاد میزان مناسب فشار، اطمینان حاصل میکند که آب به تعداد و سرعت مناسب به سیستم وارد شود. تنظیم دقیق فشار آب ورودی به سیستم مهم است تا عملکرد بهینه دستگاه حفظ شود.
شیر اطمینان:
شیر اطمینان در پکیجهای دیواری به فشار و دما حساس است و در شرایط خاصی فعال میشود. اگر فشار آب در سیستم به بالای 3 بار رسید یا دمای آب در وضعیت نرمال نباشد، این شیر به طور خودکار باز میشود تا فشار و آب اضافی را از سیستم خارج کند. این ویژگی باعث حفظ ایمنی و کیفیت عملکرد دستگاه میشود.
بای پس:
قطعه بای پس وظیفهی تخلیه خودکار آب سیستم را دارد. در صورتی که به دلیل رسوب یا مشکلات دیگر، آب به درستی به پمپ نرسد، بای پس با باز شدن فنر داخلی خود، فشار آب را تخلیه میکند و مانع از وقوع مشکلات جدی در سیستم میشود.
شیر تخلیه آب:
این قطعه برای تخلیه آب از سیستم در صورت نیاز استفاده میشود. در مواقعی که نیاز به تعمیر یا خالی کردن سیستم دارید، با استفاده از این شیر، آب موجود در سیستم به سرعت تخلیه میشود تا بهرهبرداری ادامه پیدا کند.
این توضیحات به شما اطلاعاتی دربارهی عملکرد و کاربرد انواع قطعات در پکیج دیواری ارائه داد. برای نصب، تعمیر و بهرهبرداری بهتر از این قطعات، همواره به دستورالعمل و دستورالعمل تولیدکننده مراجعه کنید.
