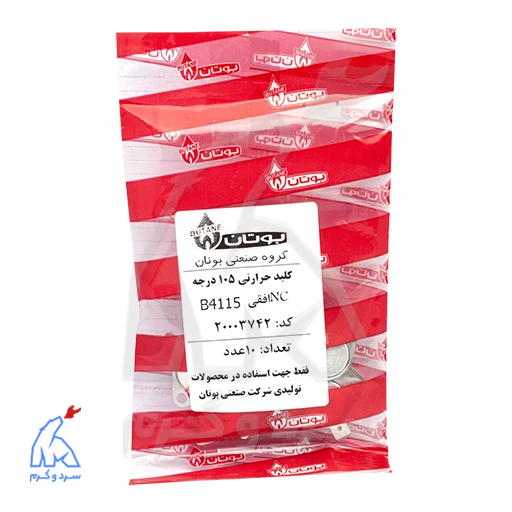

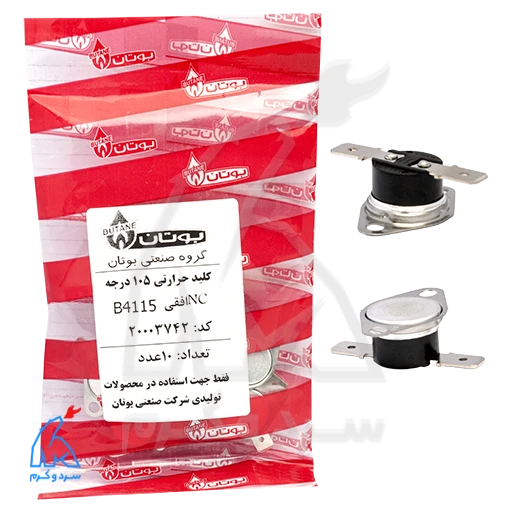

کلید حرارتی 105 درجه NC افقی B4115 بوتان – 20003742

کلید حرارتی 105 درجه NC افقی B3115 بوتان – (سنسور دود آبگرمکن)

معرفی

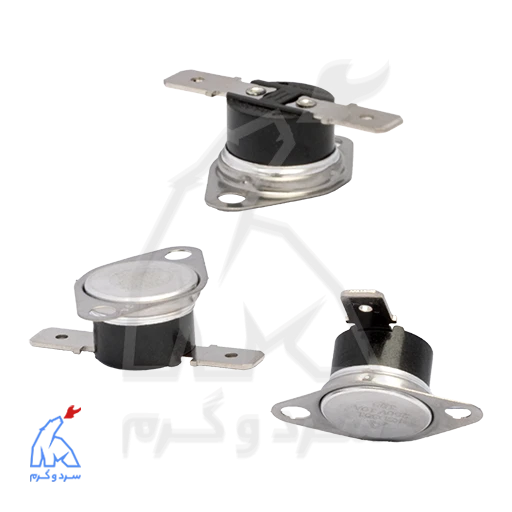

کلید حرارتی 105 درجه افقی یکی از قطعات ایمنی بسیار مهم در آبگرمکن‌های دیواری است که به عنوان سنسور دود عمل می‌کند. این قطعه در صورت افزایش غیرعادی دما در محل خروج دود، مسیر گاز را قطع کرده و از خطر گازگرفتگی جلوگیری می‌کند.

تفاوت کلید حرارتی 105 درجه افقی و عمودی چیست؟

از نظر مکانیزم عملکرد، کلید حرارتی افقی و عمودی کاملاً مشابه هستند و هر دو از نوع NC (Normally Closed) می‌باشند؛ یعنی در حالت عادی مدار برق آن‌ها وصل است و در صورت افزایش دما، مدار را قطع می‌کنند.

این دو کلید به صورت سری در مدار قرار می‌گیرند، بنابراین اگر هر کدام از آن‌ها عمل کند، آبگرمکن خاموش می‌شود.

کاربرد هرکدام:

• کلید حرارتی عمودی → سنسور دمای مبدل

• کلید حرارتی افقی → سنسور دود

کلیدهای حرارتی چند نوع هستند؟

به طور کلی کلیدهای حرارتی در دو نوع تولید می‌شوند:

• NO (Normally Open) → در حالت عادی مدار قطع است.

• NC (Normally Closed) → در حالت عادی مدار وصل است.

در گذشته در برخی آبگرمکن‌های آیونایز برند Butan از نوع NO استفاده می‌شد، اما امروزه تمامی کلیدهای حرارتی مورد استفاده در آبگرمکن‌های بوتان از نوع NC هستند.

مکانیزم عملکرد کلید حرارتی 105 درجه افقی

این قطعه به عنوان سنسور دود در آبگرمکن‌های دیواری نصب می‌شود. در گذشته این سنسور روی آبگرمکن‌ها وجود نداشت و در صورت استفاده از دودکش غیراستاندارد، احتمال گازگرفتگی وجود داشت.

با اضافه شدن این سنسور:

• در صورت انسداد یا برگشت دود در دودکش

• افزایش دمای محل خروج دود

• تجمع گازهای احتراقی

کلید حرارتی داغ شده و مدار گاز را قطع می‌کند، در نتیجه آبگرمکن خاموش می‌شود و از خطرات جانی جلوگیری می‌گردد.

این قطعه نقش حیاتی در ایمنی مصرف‌کننده دارد و تحت هیچ شرایطی نباید از مدار حذف شود.

نشانه‌های خرابی کلید حرارتی

• شمعک روشن می‌شود اما پایدار نمی‌ماند.

• هنگام تست با مولتی‌متر، صدای بوق (اتصال مدار) شنیده نمی‌شود.

⚠ نکته: خاموش شدن شمعک ممکن است به دلایل دیگری مانند خرابی ترموکوپل، شیر مغناطیسی یا شل بودن مهره ترموکوپل نیز باشد. به دلیل سری بودن قطعات ایمنی، تمامی موارد باید بررسی شوند.

هشدار مهم ایمنی

کلید حرارتی 105 درجه افقی سنسور دود آبگرمکن و حافظ جان مصرف‌کننده است.
هرگز این قطعه را از مدار خارج نکنید.

در صورت حذف سنسور دود و بروز حادثه، مسئولیت کامل حقوقی و قانونی بر عهده شخصی است که آن را از مدار خارج کرده است.
